Exemple d'utilisation en classe :
I - LES PLAQUES LITHOSPHÉRIQUES
1 - Limiter les plaques lithosphériques
- Activer le mode carte pour obtenir le planisphère à l'écran.
- Dans le menu carte :
- exécuter la commande océans, pour visualiser les océans en bleu ;
- exécuter la commande plaque pour obtenir le tracé des plaques lithosphériques.
2 - Localiser les séismes
- Choisir la magnitude en exécutant la commande Magnitude>3, du menu séismes. Les épicentres des séismes apparaissent alors dans des couleurs différentes, en fonction de la profondeur des foyers (la légende est indiquée dans la barre d'état) :
- en jaune pour les séismes superficiels (foyers entre 0 et 70 km de profondeur) ;
- en rouge pour les séismes intermédiaires (foyers entre 70 et 300 km de profondeur) ;
- en noir pour les foyers profonds (foyers entre 300 et 800 km de profondeur) - Dans le menu outils, exécuter la commande coupe puis définir pour afficher le rectangle de coupe.
II-ETUDE DE LA SUBDUCTION DE LA PLAQUE PACIFIQUE

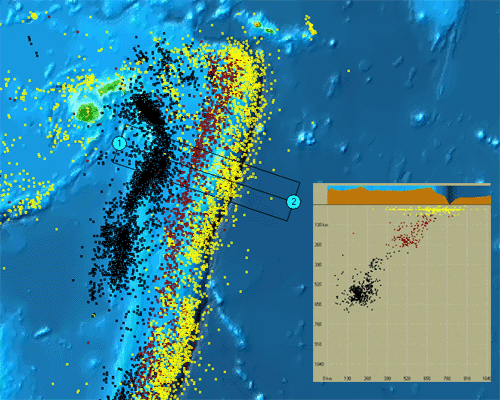

1 - Au niveau de la fosse des Tonga
1.1 - Localisation des séismes au niveau de la fosse
- Faire un cliquer-glisser avec la souris pour déplacer le curseur de façon à l'amener au voisinage d'un point situé par 22° de latitude sud et 176° de longitude est. (Les coordonnées s'inscrivent en permanence dans la ligne d'état).
- Faire un agrandissement en exécutant, deux fois de suite, la commande zoom
La répartition des couleurs des séismes au niveau de la fosse des Tonga, montre que les séismes superficiels ont lieu à l'est, tandis que les séismes profonds ont lieu à l'ouest.
Cette répartition traduit le plongement, vers l'est, de la plaque Pacifique, sous la plaque Australienne.
1.2- Réalisation d'une coupe perpendiculaire à la zone de subduction
- En exécutant la commande coupe du menu outils, un rectangle muni de 2 pastilles apparaît sur l'écran ainsi qu'un sous-menu.
- En maintenant cliquée la pastille 1 (départ), la déplacer de façon à amener le curseur au voisinage d'un point situé par 21° de latitude sud et 177° de longitude est.
- En maintenant cliquée la pastille 2 (arrivée), la déplacer de façon à amener le curseur au voisinage d'un point situé par 23° de latitude sud et 171° de longitude ouest.
- Réduisez (si nécessaire) le rectangle formé pour obtenir
- Exécuter la commande dessiner coupe du sous-menu, la coupe apparaît dans une fenêtre et un autre sous-menu s'affiche.
- L'affichage peut être modifié en activant ou en désactivant les options plein écran ou échelle 1x1.
- Pour sortir de la coupe, taper sur échap ou cliquer sur Retour
Les foyers des séismes sont répartis selon un plan de Bénioff-Wadati très incliné jusqu'à une profondeur de 700 km.
Il s'agit d'une subduction spontanée de type Mariannes.

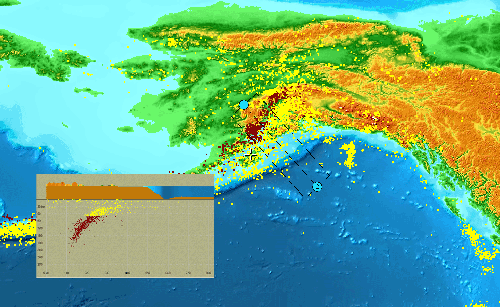

2 - Au niveau de la fosse des Aléoutiennes
2.1 - Localisation des séismes au niveau de la fosse
- Faire un cliquer-glisser avec la souris pour déplacer le curseur de façon à l'amener au voisinage d'un point situé par 55° de latitude nord et 150° de longitude ouest. Les coordonnées s'inscrivent en permanence dans la ligne d'état).
- Faire un agrandissement en exécutant, deux fois de suite, la commande zoom du menu carte
La répartition des couleurs des séismes au niveau de la fosse des Aléoutiennes, montre que les séismes superficiels ont lieu au sud-ouest, tandis que les séismes intermédiaires ont lieu au nord-est.
Cette répartition traduit le plongement, vers le nord, de la plaque Pacifique, sous la plaque Amérique du nord
2.2 - Réalisation d'une coupe perpendiculaire à la zone de subduction
- En exécutant la commande coupe du menu outils, un rectangle muni de 4 pastilles apparaît sur l'écran ainsi qu'un sous-menu.
- En maintenant cliquée la pastille 1 (départ), la déplacer de façon à amener le curseur au voisinage d'un point situé par 61° de latitude nord et 155° de longitude ouest.
- En maintenant cliquée la pastille 2 (arrivée), la déplacer de façon à amener le curseur au voisinage d'un point situé par 56° de latitude nord et 152° de longitude ouest.
- En maintenant cliquées successivement les deux pastilles rouges, les déplacer de façon à régler l'épaisseur de la zone à couper.
- Exécuter la commande dessiner coupe du sous-menu, la coupe apparaît dans une fenêtre et un autre sous-menu s'affiche.
- L'affichage peut être modifié en activant ou en désactivant les options plein écran ou échelle 1x1.
- Pour sortir de la coupe, taper sur échap ou cliquer sur Retour
Les foyers des séismes sont répartis selon un plan de Bénioff-Wadati faiblement incliné jusqu'à une
profondeur de 200 km. Il s'agit d'une subduction forcée de type Chili.
III- ETUDE DES SEISMES
1 - Détermination de la magnitude d'un séisme
1.1 - Procédure de calcul
- Déterminer l'heure d'arrivée des ondes P puis des ondes S
- Calculer S-P (dans le cas étudié, S-P = 24 secondes) et reporter la valeur obtenue sur l'abaque des distances : point A
- Mesurer l'amplitude des ondes sismiques sur le sismogramme (dans le cas étudié, Amplitude = 23 millimètres)
- Reporter la valeur obtenue sur l'abaque des amplitudes : point B
- Relier les points A et B par un trait, la droite obtenue recoupe l'abaque des magnitudes en un point qui correspond à la magnitude du séisme enregistré (dans le cas étudié, M = 5 sur l'échelle de Richter)
1.2 - Détermination des heures d'arrivée des ondes P et S
- Lancer SISMOLOG puis aller dans le menu fichier puis ouvrir un séisme de la base

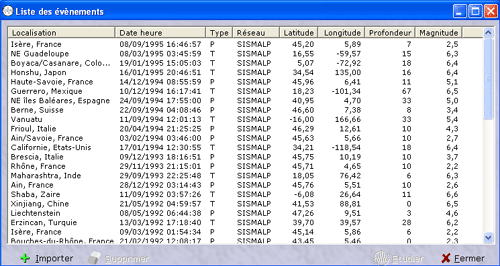

- Affichage d'un écran proposant un choix de séismes disponibles (date et heure du séisme)
- Choississez un des séismes

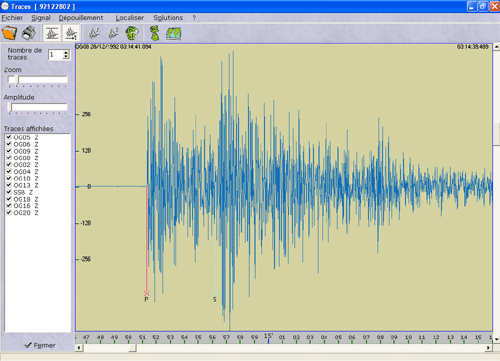

- 1.2.1 - Repérage manuel de l'heure d'arrivée des ondes P
- Cliquer sur le curseur Temps et le faire glisser pour le positionner sur le point d'arrivée des ondes P
- Dans le menu Temps, activer la commande Zoom et affiner la position du curseur
- Activer la commande Onde P du menu Dépouiller
Une croix surmontée d'un trait vertical blanc continu apparaît sous la courbe à la position du curseur et l'heure d'arrivée des ondes repérées s'affichent dans une fenêtre :
- 1.2.2- Repérage manuel de l'heure d'arrivée des ondes S
- Répéter les mêmes opérations avec la commande onde S du menu Dépouiller
Une croix surmontée d'un trait vertical blanc en pointillé apparaît sous la courbe à la position du curseur et l'heure d'arrivée des ondes repérées s'affichent dans une fenêtre.
- 1.2.3 - Contrôle des repérages effectués
- Dans le menu Solutions, activer la commande Voir temps de référence
Þ Affichage des temps de référence dans une fenêtre
- Utiliser la commande Listes ondes du menu Dépouiller
Þ Les temps de référence s'affichent en jaune dans la fenêtre d'information avec l'indication P* et S*
1.3- Détermination de l'amplitude
- Dans le menu signal, activer la commande Curseur Amplitude
- Dans le menu signal, si nécessaire, activer la commande amplitude normalisée
- L'amplitude s'affiche dans une fenêtre
1.4 - Détermination de la magnitude
- Calculer S - P : 08.491 - 01 ; 381 = 7. 110 , soit 7 secondes
- Calculer l'amplitude : 172 / 16 = 10 mm
- Pour obtenir les points A et B, reporter les valeurs de S - P sur l‘abaque des distances et celle de l'amplitude sur l'abaque des amplitudes (page 7)
- Relier les deux points A et B et lire la valeur de la magnitude à l'intersection de AB et de l'abaque des magnitudes
1.5 - Quitter SISMOLOG
- Dans le menu fichier, puis quitter
- Il est possible de quitter le logiciel par les commandes Echap ou CTRL + Q du clavier
Source : http://svt.scola.ac-paris.fr (Serveur académique SVT de Paris)
